LoRaWAN水压传感器在楼宇消防管网的应用

无线压力监测报警器是一款锂电池供电、无线传输的水压检测探测器，内置高精度压力传感器，能够准确的检测水压，并且具有精度高、长期稳定性优秀的特点。

消防管网水压远程监测系统是监测消防管网供水状态的重要手段，能够实时监测消防管网供水压力，压力过低时自动报警，并可及时发现管道堵塞、阀门关闭、管道破裂等异常情况，及时采取措施以减少火灾造成的损失。

适用于智慧消防领域的喷淋水压监测、市政或楼宇的水管压力监测。

LoRaWAN水压传感器在楼宇消防管网系统中的技术实施方案，结合低功耗广域网络特性与消防系统安全规范：LoRa作为一种无线技术，LORAWAN水压传感器系列是一款低功耗压力监测传感器，压力座采用17-4PH不锈钢单件一体式结构加工，过载性能高，压力接口无焊缝、无硅油或其他有机物，密封性能好。使用LoRa无线通信，功耗低，距离远，内置高容量锂亚电池，使用寿命长，可用于水管、阀门压力检测等低功耗广域物联网场景。可以使用电池供电或者其他能量收集的方式供电。较低的数据速率也延长了电池寿命和增加了网络的容量。LoRa信号对建筑的穿透力也很强。LoRa的这些技术特点更适合于低成本大规模的物联网部署。

---

‌一、系统设计目标‌

1. ‌核心功能‌

   • 实时监测管网压力（0~1.6MPa，±0.5%FS精度）
   • 爆管/泄漏预警（压力骤降>10%/min触发报警）
   • 水泵运行状态联动（压力<0.2MPa自动启动备泵）

2. ‌合规性‌

   • 符合GB 50974-2014《消防给水及消火栓系统技术规范》
   • 通过消防产品CCCF认证（传感器防爆标志：Ex ia IIB T4）

---

‌二、硬件配置方案‌

‌1. 传感器选型‌

参数	规格要求
测量范围	0~1.6MPa（可扩展至2.5MPa）
过载能力	200%FS不损坏
输出信号	4-20mA模拟量+LoRaWAN数字传输
防护等级	IP68（浸水深度2m/72h）
材质	316L不锈钢膜片（耐氯离子腐蚀）

‌2. LoRaWAN组网设计‌

• ‌节点部署‌：
  • 每防火分区至少1个测点（水泵出口、管网末端、分区阀门处）
  • 间距≤200m（视建筑结构衰减调整）
• ‌网关布置‌：
  • 地下室/屋顶安装，采用PoE供电（需冗余电源）
  • 覆盖半径：室内500m（穿透3层混凝土墙）

‌3. 供电方案‌

• 主电源：ER34615锂电池（19Ah，理论续航5年@每小时上报1次）
• 备份电源：超级电容（支持断电后72小时应急监测）

  LoRa应用

  从目前的LoRa应用情况来看，主要有数据透传和LoRaWAN协议应用。目前还是用LoRa作为数据透传的多，由于网关技术和开发的门槛比较高，使用LoRaWAN协议组网的应用还是比较少。

  LoRa应用需要考虑的几个问题：

  距离或范围

  供电或功耗

  节点数

  应用场景

  成本

  在城市里，一般无线距离范围在1~2公里，郊区或空旷地区，无线距离会更远些。网络部署拓扑布局可以根据具体应用和和场景设计部署方案。LoRa适合于通信频次低，数据量不大应用。一个网关可以连接多少个节点或终端设备，按照Semtech的解释：一个SX1301有8个通道，使用LoRaWAN协议每天可以接受约150万包数据。如果你的应用每小时发送一个包，那么一个SX1301网关可以处理大约62500个终端设备。

       从LoRa网络应用方面看，有大网和小网之分。小网是指用户自设节点、网关和服务器，自成一个系统网络；大网就是大范围基础性的网络部署，就像中国移动的通信网络一样。从LoRa行业从业者来看，有不少电信运营商也参与其中。随着LoRa设备和网络的增多，相互之间的频谱干扰是存在的，这就对通信频谱的分配和管理提出了要求，需要一个统一协调管理的机制，一个大网的管理。

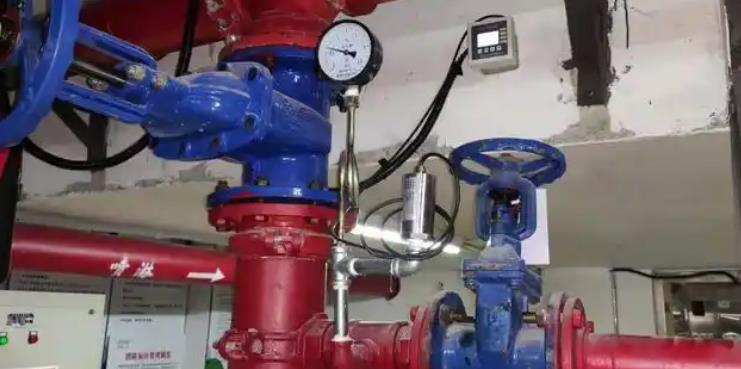

•   应用案例

  无线传输消防压力传感器可选用GPRS 蓝牙 WIFI  Zigbee  LoRa等多种传输方式。火灾探测器是智能楼宇消防系统的重要组成部分，它能够检测到火灾产生的烟雾、高温、火焰等信号，并将这些信号转化为电信号，传送给报警系统。火灾探测器的种类繁多，包括感烟探测器、感温探测器、火焰探测器等，它们各自具有不同的检测灵敏度和适用范围。
